Разбираем основные типы борфрез по металлу: формы A, B, C, D, E, F, G, H, L, M, виды насечек, материалы обработки и правила выбора под сталь, чугун, алюминий, титан и цветные металлы.
Борфрезы по металлу используют для обработки кромок, пазов, отверстий, сварных швов и сложных поверхностей. Такой инструмент также называют твердосплавная шарошка, фреза или вращающаяся насадка для прямошлифовальных машин. Главное отличие борфрезы от абразивной оснастки в том, что она не стирает материал зерном, а снимает металл режущими кромками, образуя стружку.
Выбор подходящего типа зависит от формы рабочей части, насечки, диаметра, длины хвостовика, свойств материала и условий работы. Для стали, чугуна, алюминия, цветных металлов и твердых сплавов применяются разные варианты инструмента. Если правильно подобрать форму и зуб, обработка получается быстрее, поверхность — чище, а ресурс борфрезы — выше.
Что такое борфреза по металлу
Твердосплавная борфреза представляет собой металлорежущий инструмент с хвостовиком и рабочей головкой. Чаще всего рабочая часть изготавливается из твердого сплава на основе карбида вольфрама, например ВК6, ВК7 или ВК8. Такие материалы отличаются высокой прочностью, стойкостью к износу и способностью выдерживать длительную нагрузку при обработке металла.
Твердосплавные борфрезы применяются там, где нужно выполнить доработку готового изделия, снять припуск, удалить заусенцы, обработать сварной шов или подготовить кромку. В отличие от сверла, метчика, зенковки или отрезного диска, борфреза работает по поверхности более свободно: ей можно вести инструмент по контуру, радиусу, пазу или внутренней полости. Это делает ее удобной для ремонтных, производственных и слесарных задач.
Где применяются и из чего состоят борфрезы
Твердосплавные борфрезы применяются в металлообработке, машиностроении, изготовлении пресс-форм, ремонте оборудования, зачистке после сварки и доработке литых деталей. Они используются для стали, чугуна, алюминия, меди, бронзы, латуни, титановых и высокопрочных сплавов. В зависимости от формы можно обработать плоскость, отверстие, канавку, фаску, острый угол, радиусную или фасонную поверхность.
Конструкция твердосплавной борфрезы включает хвостовик и рабочую часть. Хвостовик фиксируется в патроне, цанге или держателе прямошлифовальной машинки, а рабочая головка выполняет резание. Диаметр хвостовика должен соответствовать оборудованию: если посадка неплотная, появляется биение, ухудшается качество поверхности и увеличивается риск поломки инструмента.

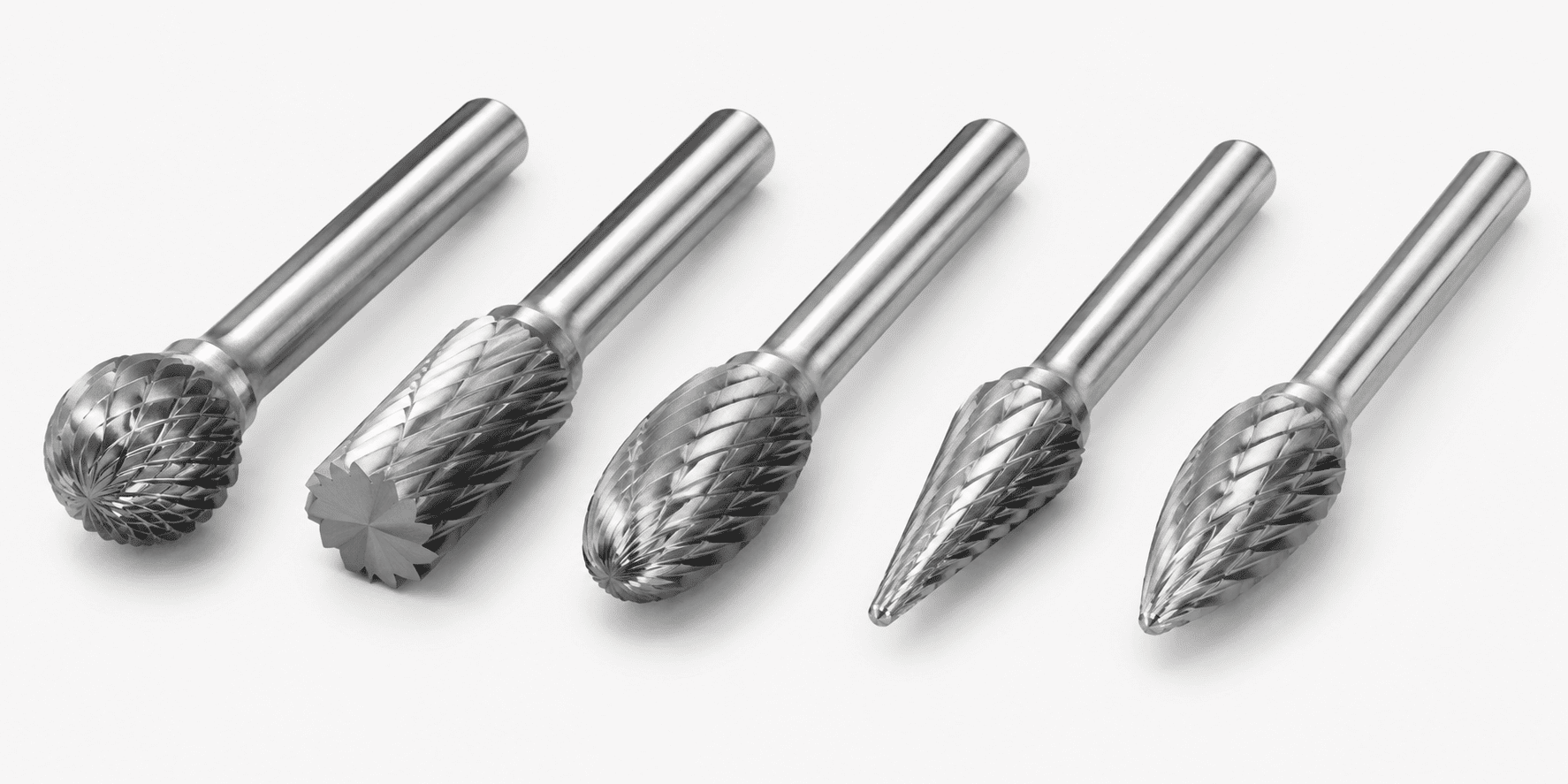

Основные типы борфрез по металлу
Классификация твердосплавных борфрез строится по нескольким признакам: форме рабочей части, типу насечки, диаметру, длине хвостовика, покрытию и материалу обработки. Один тип подходит для плоскостей, другой тип — для фасок, третий — для труднодоступных мест. Поэтому при выборе важно смотреть не только на размер или стоимость, но и на назначение инструмента.
По форме рабочей части
По форме твредосплавные борфрезы бывают цилиндрические, сфероцилиндрические, сферические, овальные, конические, сфероконические, пламевидные, заостренные и обратный конус. Существует и более специальная геометрия: параболическая, вогнутая, с точечным концом, с длинной головкой или гладким переходом к хвостовику. Форма определяет, как инструмент будет касаться поверхности и какую операцию им удобнее выполнить.
Для плоскостей и уступов чаще выбирают цилиндрическую форму, для радиусов — сферическую или овальную, для фасок — коническую, для сварных швов — пламевидную или сфероконическую. Если нужно работать в узком пазу, внутреннем углу или глубокой полости, используют заостренные модели, обратный конус или борфрезы с удлиненным хвостовиком.
По типу насечки
Насечка влияет на скорость съема, размер стружки, чистоту поверхности и устойчивость инструмента в работе. Одинарная чаще применяется для мягких и вязких материалов, двойная считается универсальной для стали, чугуна и нержавейки, крупная помогает при обработке алюминиевых сплавов, а мелкая подходит для чистовой доработки. Также встречается алмазный тип, который применяют в специальных задачах, когда требуется более аккуратный след или работа по твердым материалам.
Если насечка выбрана неправильно, инструмент может перегреваться, забиваться стружкой или оставлять грубую поверхность. Например, слишком мелкий зуб по алюминию часто приводит к налипанию, а слишком агрессивный на тонкой детали может снять лишний металл. Поэтому тип зуба всегда подбирают с учетом материала, режима резания и требуемого качества.
По размеру, хвостовику и покрытию
Размер твердосплавной борфрезы определяется диаметром головки, длиной рабочей части, диаметром хвостовика и общей длиной. Малый диаметр нужен для точной доработки, средний подходит для большинства универсальных операций, большой увеличивает производительность, но требует более мощного привода и жесткого зажима. Удлиненный хвостовик используют для глубоких отверстий, внутренних пазов и других труднодоступных зон.
Покрытие TiN, TiAlN, TiCN или аналогичные варианты повышают износостойкость и помогают работать при высокой температуре. Однако тип покрытия не заменяет правильный выбор формы и насечки. Даже дорогая борфреза быстро потеряет свойства, если использовать ее с превышением оборотов, сильным нажимом или по неподходящему материалу.
| Тип | Геометрия рабочей части | Где применяется |
| A | Цилиндрическая | Плоскости, торцы, прямые кромки, снятие заусенцев |
| B | Цилиндрическая с торцевыми зубьями | Пазы, уступы, внутренние углы, обработка торцом |
| C | Сфероцилиндрическая | Скругленные переходы, радиусы, универсальная обработка |
| D | Сферическая | Отверстия, выемки, контуры, радиусные поверхности |
| E | Овальная | Плавные переходы, фасонные детали, скругленные поверхности |
| F | Сфероконическая с закругленным торцом | Сварные швы, радиусы, сложные участки |
| G | Сфероконическая с заостренным концом | Узкие зоны, внутренние углы, точечная доработка |
| H | Пламевидная | Зачистка швов, выемки, сложные контуры |
| J | Коническая 60° | Фаски, зенкование, подготовка кромок |
| K | Коническая 90 | Зенкование, фаски под заданным углом |
| L | Коническая с закругленным концом | Угловые соединения, формованные поверхности, труднодоступные места |
| M | Коническая с заостренным концом | Канавки, глухие пазы, точная обработка |
| N | Обратный конус | Поднутрения, обратные фаски, внутренние выборки |

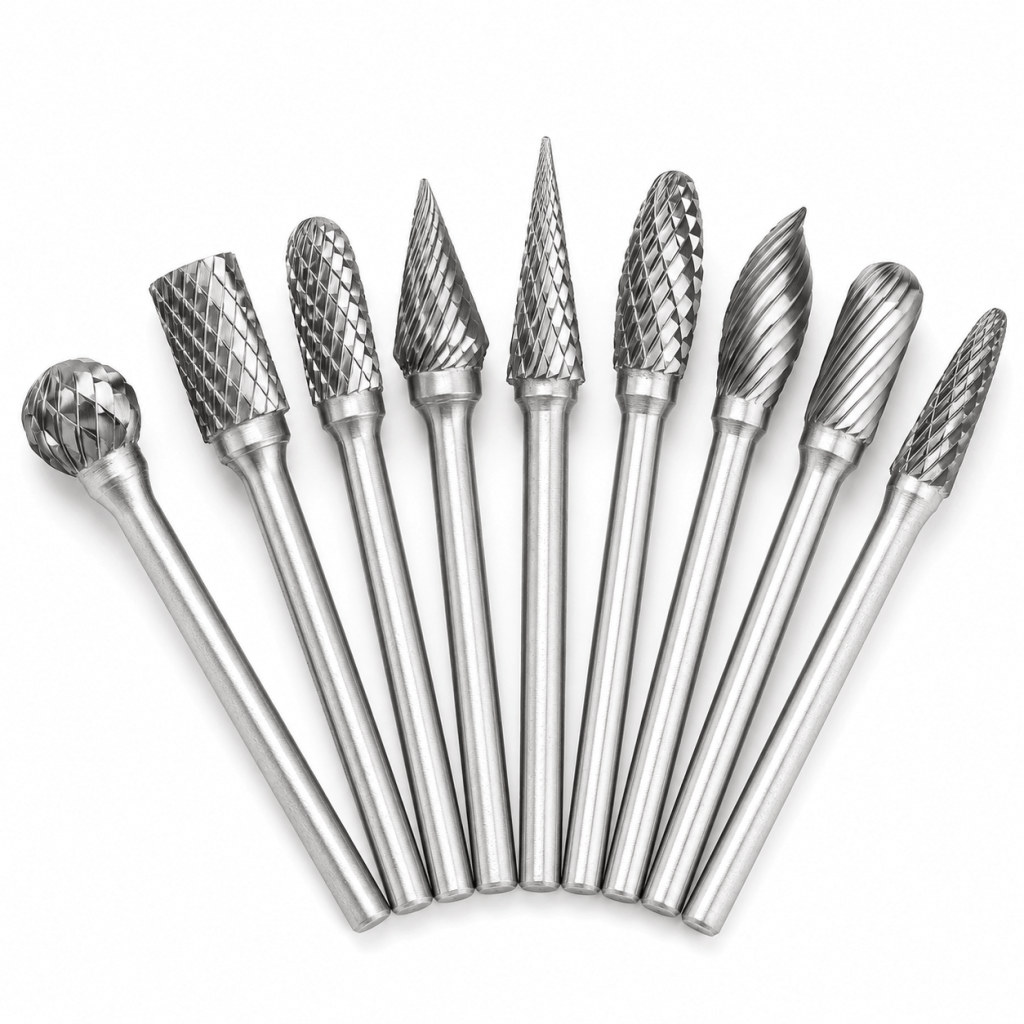

Виды борфрез по форме
Форма рабочей части — главный параметр, по которому выбирают борфрезу под конкретную задачу. Она влияет на область контакта, удобство доступа и качество обработки поверхности. Ниже рассмотрим наиболее распространенные виды, которые чаще всего встречаются в каталоге металлорежущего инструмента.
Цилиндрические, сфероцилиндрические, сферические и овальные
Цилиндрические борфрезы подходят для обработки плоскостей, торцов, уступов и прямых кромок. Если у модели есть торцевые зубья, ей можно работать в пазах и внутренних углах. Такой тип часто применяется для выравнивания поверхности, удаления припуска и подготовки детали перед шлифованием.
Сфероцилиндрическая форма имеет закругленный конец и удобна для плавных переходов. Сферическая борфреза применяется для круглых отверстий, радиусных участков, выемок и контуров. Овальная форма помогает обрабатывать скругленные поверхности и фасонные детали, где важно избежать резкой ступени и сохранить аккуратный профиль.
Конические, сфероконические, пламевидные, заостренные и обратный конус
Конические борфрезы применяются для снятия фасок, зенкования, подготовки отверстий и обработки углов. Сфероконические модели имеют закругленный торец, поэтому работают мягче и подходят для сварных соединений, радиусов и участков со сложной геометрией. Пламевидные модели особенно удобны для зачистки швов после сварки, выемок, внутренних контуров и фасонных поверхностей.
Заостренные борфрезы используют в узких пазах, канавках, глухих отверстиях и острых углах. Обратный конус нужен для поднутрений, обратных фасок и внутренних выборок, когда обычная коническая форма не дает нужного доступа. Если задача нестандартная, лучше заранее уточнить применимость инструмента по техническим характеристикам или получить консультацию специалиста.

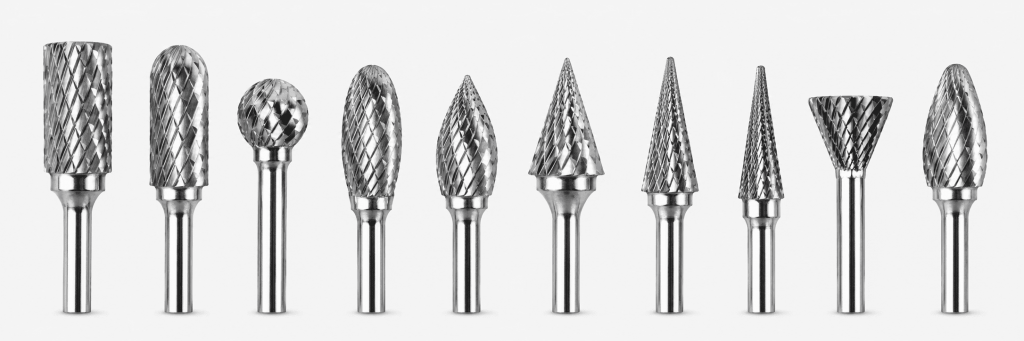

Виды борфрез по насечке
Тип насечки определяет, как инструмент снимает материал и какую стружку образует. От этого зависит производительность, чистота обработки, нагрузка на оборудование и срок службы борфрезы. Для грубого съема, чистовой доводки и работы по мягким металлам нужны разные варианты зуба.
Одинарная, двойная, крупная и мелкая насечка
Одинарная имеет направленные режущие кромки и хорошо снимает материал. Она часто используется для алюминия, меди, латуни, пластика и других вязких материалов. При правильном режиме такая борфреза быстро выводит стружку и позволяет получить чистую поверхность без сильного перегрева.
Двойная имеет разнонаправленные режущие кромки. Она дробит стружку, снижает вибрацию и делает обработку более контролируемой. Благодаря этому двойная геометрия считается наиболее универсальной для стали, чугуна, нержавейки, титана и высокопрочных сплавов.
Крупная насечка применяется для мягких типов металлов и материалов, склонных к налипанию. Мелкая нужна для финишной обработки, когда важна не максимальная скорость съема, а аккуратная поверхность. В некоторых случаях использование СОЖ, воска или синтетического масла помогает уменьшить налипание и продлить ресурс инструмента.
Как выбрать борфрезу под задачу
Выбор лучше начинать не с цены, а с условий применения. Нужно определить материал детали, тип операции, форму поверхности, глубину доступа, диаметр рабочей части и совместимость с имеющимся оборудованием. Такой подход помогает подобрать оптимальный инструмент и избежать брака.
Для снятия заусенцев, фасок и сварных швов
Для снятия заусенцев подходят цилиндрические, сфероцилиндрические и конические формы. Если заусенец расположен на плоскости, удобнее цилиндрическая модель, а для фаски лучше выбрать конус или сфероконический тип. При обработке кромок не стоит давить слишком сильно: борфреза должна резать металл, а не выдавливаться в поверхность.
Для зачистки сварных швов применяются пламевидные, овальные и сфероконические борфрезы. Они повторяют профиль соединения, снимают неровности после сварки и помогают подготовить участок под дальнейшее шлифование или покраску. Если шов расположен во внутреннем углу, можно использовать заостренную форму или обратный конус.
Для отверстий, пазов, труднодоступных мест и разных материалов
Для отверстий подойдут сферические и цилиндрические модели, для пазов — цилиндрические с торцевыми зубьями, для труднодоступных мест — заостренные, сфероконические и удлиненные типы борфрезы. При работе на глубине важно контролировать биение: чем больше вылет хвостовика, тем выше риск вибрации. Если инструмент начинает «бить», следует остановить обработку, проверить патрон, цанги и состояние режущей части.
Для сталей, включая легированные и нержавеющие, обычно выбирают твердосплавные борфрезы с двойной насечкой. Для чугуна также подходит двойная насечка, так как она стабильно работает по твердым и хрупким материалам. Для алюминия и цветных металлов лучше использовать крупную насечку, чтобы предотвратить налипание и обеспечить свободный вывод стружки.
На что еще обратить внимание при выборе
При выборе борфрезы также важны диаметр, длина, покрытие, качество изготовления, прочность пайки и рекомендации производителя. Надежный поставщик указывает характеристики, область применения, допустимые режимы и ограничения. Если информация в карточке товара неполная, лучше уточнить параметры перед покупкой, особенно для серийного производства или обработки дорогих изделий.
Диаметр рабочей части влияет на скорость и точность. Малый диаметр удобен для тонкой доработки, средний подходит для универсальных задач, большой ускоряет съем, но требует большей мощности. Длина хвостовика выбирается по глубине доступа: стандартные варианты подходят для открытых участков, удлиненные — для внутренних полостей, глубоких отверстий и сложных мест.
При выборе также учитывают покрытие и совместимость с оборудованием. Покрытие повышает стойкость к износу, но не спасает инструмент от неправильного режима. Перед работой нужно убедиться, что хвостовик надежно зажат, обороты соответствуют диаметру, а борфреза не имеет сколов, биения или признаков затупления.
Частые ошибки при выборе и работе с борфрезами
Первая ошибка — выбирать борфрезу только по внешнему виду. Похожие модели могут отличаться, диаметром, типом покрытия, материалом головки и назначением. Например, инструмент для алюминия не всегда подойдет для стали, а борфреза для грубого съема не даст качественно выполнить финишную обработку.
Вторая ошибка — не учитывать свойства материала. Сталь, чугун, алюминий, медь, бронза, титан и закаленные сплавы требуют разных режимов. Если взять мелкую насечку для вязкого алюминия, зубья могут забиться, а при слишком агрессивной обработке тонкой детали легко испортить поверхность.
Третья ошибка — неправильный диаметр и слишком сильный нажим. Большой диаметр увеличивает нагрузку на привод, а чрезмерное давление приводит к перегреву, посинению металла, сколам зубьев и ускоренному износу. Если съем идет медленно, лучше проверить обороты, насечку и состояние инструмента, а не давить сильнее.
Четвертая ошибка — работа затупившейся или плохо закрепленной борфрезой. Признаки проблемы заметны по звуку, вибрации, ухудшению качества поверхности и росту температуры. Перед работой нужно проверить хвостовик, цангу, патрон и допустимые обороты, а также соблюдать меры безопасности: использовать очки, перчатки и защиту от металлической пыли.
Заключение
Выбор борфрезы по металлу зависит от сочетания нескольких факторов: материала заготовки, формы обрабатываемой поверхности, типа операции, диаметра рабочей части, длины хвостовика и насечки. Для плоскостей и прямых кромок чаще используют цилиндрические модели, для отверстий и радиусных участков — сферические и овальные, для фасок — конические, для сварных швов — пламевидные и сфероконические, а для труднодоступных зон — заостренные борфрезы или обратный конус.
Перед покупкой стоит проверить технические характеристики инструмента: диаметр головки, длину и диаметр хвостовика, тип покрытия, рекомендуемые режимы и совместимость с оборудованием. Если борфреза подбирается для серийной обработки, зачистки сложных швов или работы с твердыми сплавами, лучше заранее уточнить параметры у специалиста. Так получится выбрать инструмент, который обеспечит нужное качество обработки, прослужит дольше и не приведет к браку детали.
Ответы на частые вопросы
Наиболее универсальной считается твердосплавная борфреза среднего диаметра с двойной насечкой и сфероцилиндрической или пламевидной формой. Такой инструмент подходит для снятия заусенцев, зачистки швов, обработки кромок и доработки сложных участков.
- Чем отличается одинарная насечка от двойной?
Одинарная быстрее снимает материал и чаще применяется по алюминию, меди, латуни и другим вязким материалам. Двойная дробит стружку, снижает вибрацию и делает обработку более стабильной, поэтому ее часто выбирают для стали, чугуна и нержавейки.
- Какую борфрезу выбрать для алюминия?
Для алюминия лучше выбрать твердосплавную борфрезу с крупной одинарной насечкой. Она снижает налипание, хорошо отводит стружку и позволяет получить чистую поверхность. При необходимости можно использовать специальный воск, синтетическое масло или СОЖ, если это допустимо по технологии.
- Какая форма подходит для зачистки сварного шва?
Для зачистки сварного шва подходят пламевидные, овальные и сфероконические формы. Если шов расположен на плоскости, можно использовать цилиндрическую модель, а для углов и труднодоступных зон — заостренную форму или обратный конус.
