Панели и DIN-рейки
Отверстия Ø 4,2–8,5 мм в стали 1,5–2 мм: двухскоростная пневматическая дрель AIRPRO SA6191.
Оснащение производстваЭлектротехническое производство
Пневматические дрели для участка сборки электрощитового оборудования
Шесть рабочих мест сборки корпусов и монтажных панелей переведены с сетевого инструмента на пневматический. AIRPRO SA6191 и SA6130 — для сверления, угловая бормашина-дрель SA5210SM — для сверления и доработки отверстий внутри собранного шкафа. Комплект дополнен балансирами и подготовкой воздуха.
ОтрасльЭлектротехническое производство
Тип клиентаПроизводитель низковольтных комплектных устройств (НКУ)
РегионЕкатеринбург
Дата проектаФевраль 2026
Тип задачиЗамена сетевых дрелей на участке сборки
Формат работыАудит участка · подбор · расчёт воздуха · поставка
01 / Задача заказчика
Шесть столов. Сотни отверстий в смену.
AIRPRO SA6191 и SA6130 — для сверления панелей и корпусов; SA5210SM — для сверления и доработки отверстий внутри собранных электрощитов.
Заменить сетевые дрели на участке сборки на пневматический инструмент для сверления и доработки отверстий без кабелей питания на сборочных столах.
Сборщики сверлят монтажные панели и DIN-рейки под крепёж аппаратов, выполняют отверстия в корпусах под кабельные вводы, а также сверлят и дорабатывают отверстия уже внутри собранного шкафа.
Для основных операций выбраны пистолетные дрели AIRPRO SA6191 и AIRPRO SA6130. Для тесных мест — угловая цанговая шлифмашина (бормашина-дрель) AIRPRO SA5210SM с функцией сверления: она позволяет выполнять как сверление с соответствующей оснасткой, так и зачистку и доводку отверстий.
На производстве уже была пневмосеть для покрасочной камеры и пневматических заклёпочников. Подключение участка проверяют с учётом расхода новых моделей и загрузки общей сети.
Участок работал без остановки: инструмент меняли поэтапно, по два рабочих места за смену, после монтажа отводов и балансиров.
Вводы в корпусах
Сверление отверстий под кабельные вводы: низкооборотная AIRPRO SA6130. Оснастку и режим выбирают по диаметру отверстия и толщине материала.
Внутри собранного шкафа

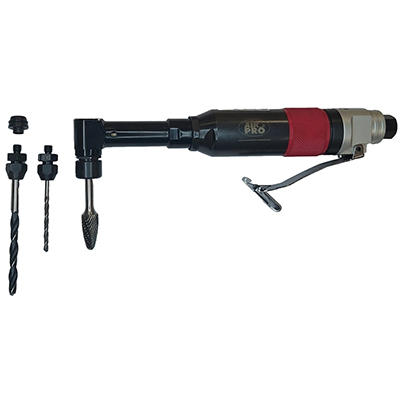

Сверление и доработка отверстий в тесном пространстве: угловая бормашина-дрель AIRPRO SA5210SM, когда прямая дрель не помещается.
Исходные условия
- Ранее применявшийся инструмент
- 6 сетевых дрелей бытового и полупрофессионального класса
- Причина замены
- Перегрев в 2 смены, 2–3 дрели ежемесячно в ремонте, кабели на столах
- Рабочих мест
- 6 мест, 2 смены
- Нагрузка
- 5–6 часов сверления на место в смену
- Требуемый срок поставки
- 2 недели, без остановки участка
- Пневмосеть на объекте
- Винтовой компрессор 3,6 м³/мин, общий с покрасочной камерой
02 / Ограничения и требования
Что определяло подбор
Условия, которые зафиксировали при осмотре участка и разговоре с мастером сборки.
Диаметр и материал
Сталь 1,5–3 мм; монтажные отверстия и вводы под кабельные сальники. SA6191 — сверление до 10 мм, SA6130 — до 13 мм по характеристикам карточек; размер ступенчатой оснастки проверяется отдельно. SA5210SM — сверление с хвостовиками 1,6–6,35 мм и доработка отверстий.
Учтено в подбореДве смены сверления
5–6 часов работы на место в смену: инструмент не должен перегреваться и требовать пауз.
Непрерывная работаВес и эргономика
Масса основной дрели SA6191 — 1,44 кг; SA6130 — 1,62 кг; угловой SA5210SM — 0,8 кг. Основной инструмент подвешивается на балансире над столом.
Балансир и эргономикаОбщая пневмосеть
Компрессор работает и на покрасочную камеру. Запас производительности проверяют по расходам новых моделей и режиму одновременной работы.
Проверка по новым моделямПараметры пневмосети и инструмента
| Давление у инструмента | 6,3 бар |
|---|---|
| Компрессор | 3,6 м³/мин |
| Расход AIRPRO SA6191 | 113 л/мин |
| Расход AIRPRO SA6130 | 212 л/мин |
| Расход AIRPRO SA5210SM | 540 л/мин |
| Коэффициент одновременности | 0,3–0,35 |
| Расчётный расход участка | Требует пересчёта по расходам SA6191, SA6130 и SA5210SM с учётом одновременности работы и загрузки покрасочной камеры. |
| Отводы к столам | Спиральный рукав, внутренний диаметр 8 мм |
03 / Комплектация
Прикрепить свою спецификацию Состав поставки
| Категория | Модель / параметры | Кол-во | Назначение | Ссылка |
|---|---|---|---|---|
Дрель пневматическая двухскоростная AIRPRO SA619101 / Пневматическая дрель | до 10 мм · 1400/2800 об/мин · 0,22 кВт · 1,44 кг | 6 шт | Основная дрель каждого рабочего места: сверление монтажных панелей и DIN-реек под крепёж аппаратов и резьбу М5–М10. | Карточка товара ↗ |
 Дрель пневматическая пистолетная AIRPRO SA613002 / Пневматическая дрель | до 13 мм · 700 об/мин · 0,16 кВт · 1,62 кг · реверс | 2 шт | Сверление отверстий в корпусах и под кабельные сальники. Оснастка и режим работы подбираются по материалу, его толщине и диаметру отверстия. | Карточка товара ↗ |
 Угловая бормашина-дрель AIRPRO SA5210SM с функцией сверления03 / Цанговая пневматическая шлифмашина и дрель | 3000 об/мин · 0,447 кВт · 0,8 кг · цанга 6 мм · сверление с хвостовиками 1,6–6,35 мм | 2 шт | Доработка и сверление отверстий в собранном шкафу, где прямая дрель не помещается. Зачистка кромок и доводка — подходящей цанговой оснасткой; сверление — с переходником и сверлильным патроном. | Карточка товара ↗ |
Балансир пружинный04 / Оснастка рабочего места | Под массу 0,5–2 кг, с тросом и страховочной цепью | 6 шт | Подвес основной дрели над каждым столом: инструмент всегда под рукой и не падает | |
Блок подготовки воздуха05 / Подготовка воздуха | Фильтр-регулятор + лубрикатор на отвод участка | 1 шт | Очистка воздуха, стабильное давление 6,3 бар и смазка лопаточных двигателей дрелей | |
Фитинги и быстроразъёмные муфты06 / Подключение рабочих мест | Муфты, штуцеры, тройники под рукав 8 мм | 1 компл. | Подключение шести мест от общей магистрали участка |
Количество инструмента сохранено: 6 SA6191, 2 SA6130 и 2 SA5210SM. Для сверления SA5210SM используется с переходником и подходящим сверлильным патроном; для шлифования и доводки — с соответствующей цанговой оснасткой.
04 / Логика подбора
Три модели — сверление и доработка отверстий.
Две пистолетные дрели и угловая бормашина-дрель с функцией сверления закрывают разные операции на участке сборки.
01AIRPRO SA6191 · 1400/2800 об/мин — основная дрель
Почему эта группа
Двухскоростная пистолетная дрель предназначена для основных операций сверления монтажных панелей и DIN-реек. Максимальный диаметр сверления — 10 мм, масса — 1,44 кг; скорость выбирают под диаметр сверла и материал.
Критичные параметры1400/2800 об/мин · ключевой патрон · до 10 мм · 0,22 кВт · 113 л/мин.
02AIRPRO SA6130 · 700 об/мин — отверстия в корпусах
Почему эта группа
Низкооборотная пистолетная дрель с реверсом и дополнительной рукояткой используется для отверстий в корпусах и под кабельные вводы. Максимальный диаметр сверления по карточке — 13 мм; ступенчатое сверло и режим выбирают отдельно по материалу и требуемому отверстию.
Критичные параметры700 об/мин · до 13 мм · 0,16 кВт · 1,62 кг · реверс · 212 л/мин.
03AIRPRO SA5210SM · угловая — сверление и доработка внутри шкафа
Почему эта группа
Угловая бормашина-дрель выполняет две задачи в тесном пространстве собранного шкафа: сверление и доработку отверстий, включая зачистку кромок и доводку. Для сверления вместо цанги устанавливают переходник из комплекта и подходящий цанговый сверлильный патрон. Универсальный патрон поддерживает сверла с цилиндрическими хвостовиками 1,6–6,35 мм.
Критичные параметры3000 об/мин · 0,447 кВт · масса 0,8 кг · цанга 6 мм; переходник для сверлильных патронов TC.
04Балансиры и подготовка воздуха
Почему эта группа
Балансир снимает вес дрели с руки и держит её над столом. Лубрикатор подаёт масло в лопаточный двигатель, снижая износ.
Критичные параметрыГрузоподъёмность балансира, пропускная способность блока подготовки.
05 / Было · Требовалось · Получили
Что изменилось для заказчика
Оценка мастера участка после трёх месяцев работы.
- 6 сетевых дрелей одной модели на все операции.
- Каждый месяц 2–3 дрели в ремонте: щётки, якорь, перегрев.
- Кабели питания на сборочных столах.
- Инструмент для двух смен сверления без перегрева.
- Разные режимы для монтажных отверстий и кабельных вводов, а также сверление и доработка внутри собранного шкафа.
- Подключение к существующей пневмосети без нового компрессора.
- 6 пневмодрелей AIRPRO SA6191, 2 SA6130 и 2 угловые бормашины-дрели SA5210SM с функцией сверления.
- Основные дрели подвешены на балансирах; кабели питания со столов убраны. SA5210SM используется для сверления и доработки отверстий в тесных местах.
- В комплекте есть инструмент как для сверления панелей и корпусов, так и для зачистки и доводки отверстий внутри шкафа.
10 инструментов8 пистолетных дрелей и 2 угловые бормашины-дрели на 6 рабочих местах
Сверление + доводкадве функции угловой AIRPRO SA5210SM
10 рабочих днейот заявки до поставки
0остановок участка при переоснащении
06 / Порядок работы
От запроса до запуска (8 этапов · 2 недели)
Переоснащение прошло без остановки сборки: места меняли по два за смену.
Запрос
Главный механик описал участок и проблему с ремонтом дрелей.
Осмотр участка
Операции, диаметры отверстий, материал и толщина металла.
Аудит пневмосети
Производительность компрессора и его загрузка покрасочной камерой.
Расчёт расхода
Расход моделей и коэффициент одновременности.
Согласование
AIRPRO SA6191, SA6130 и угловая SA5210SM; балансиры, фитинги, подготовка воздуха и оснастка для сверления и доводки.
Коммерческое предложение
Стоимость и сроки со склада в Екатеринбурге.
Поставка
Комплект одной партией за 10 рабочих дней.
Запуск
Поэтапная замена мест, инструктаж по смазке и уходу.
После запуска заказчику передали рекомендации по ежедневной проверке лубрикатора и сливу конденсата.
